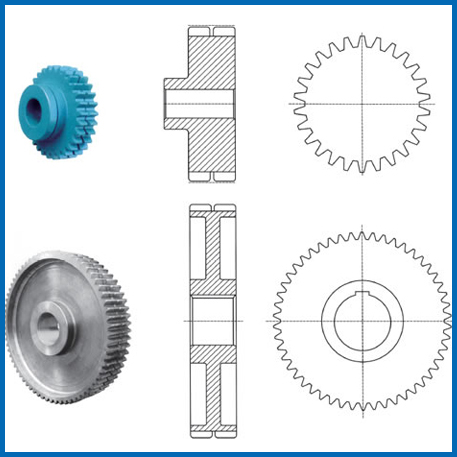

鏈輪傳動用來傳遞任意兩軸之間的運動和動力，其節距從9.52mm到38.10mm，大圓角半徑有3mm、4mm、5mm三種，對應的小圓角半徑也有0.5mm、0.8mm、1.0mm三種，是現代機械中應用最廣泛的一種機械傳動。
☆鏈輪傳動的主要優點是：
①瞬時傳動比恒定不變；②機械效率高；③壽命長，工作可靠性高；④結構緊湊，適用的圓周速度和功率范圍較廣等。
☆鏈輪傳動的其主要特點是：
①要求較高的制造和安裝精度，成本較高；②不適宜于遠距離兩軸之間的傳；③低精度齒輪在傳動時會產生噪聲和振動。
| Chain Pitch (mm) | Width of sprocket b (mm) | Width of guide slot (±0.6) (mm) | Width of chamfer (+0.50) (mm) | Radius of large round corner (mm) | Radius of small round corner (mm) | Depth of guide slot(mm) | |
| Outer guide | Inner guide | ||||||
| 9.525 | b-36 | b+26 | 3 | 1 | 3 | 0.5 | 7 |
| 12.70 | b-36 | b+26 | 3 | 1 | 3 | 0.5 | 9 |
| 15.875 | b-36 | b+26 | 4 | 1.5 | 4 | 0.8 | 11 |
| 19.05 | b-36 | b+26 | 4 | 1.5 | 4 | 0.8 | 13 |
| 25.40 | b-36 | b+26 | 6 | 2 | 5 | 1 | 16 |
| 31.75 | b-36 | b+26 | 6 | 2 | 5 | 1 | 20 |
| 38.10 | b-36 | b+26 | 6 | 2 | 5 | 1 | 24 |
